卓芯微推出高性价比PD快充适配模块

充电技术迅速迭代，如今我们的手机、电脑变得更智能的同时，也拥有了更快的充电速度和更便捷的充电方式，从普通5V充电到QC快充,再到如今最火爆的无线充电，充电新技术可谓是层出不穷。本文要详细介绍的是卓芯微PD协议大功率快速充电模块，如今许多电子设备选择采用TYPE-C接口，PD协议则是TYPE-C接口带给我们的一大利好，今天要说的这款PD适配模块则可实现60W功率输出。

模块简介

PD适配器/车充模块采用卓芯微科技自主研发的主控芯片ZX34P16实现功能，TYPE-C口输出兼容QC3.0/2.0及PD2.0协议，只需把AC-DC模块的输出电压、地、反馈电压三个接口与该PD适配模块相连接，便可轻松实现5V-20V多档位电压输出，最大功率可达60W。

功能规格

1、兼容TYPE-C1.2协议

2、兼容多种快充协议

3、具有过流保护功能

4、具有短路保护功能

5、能正常给现有的苹果电脑，魅族手机等设备充电

模块使用说明

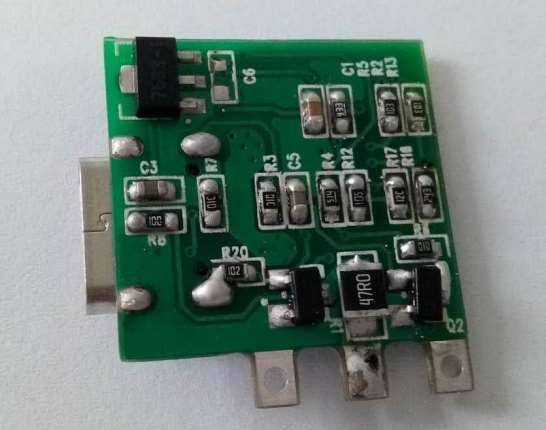

PD适配模块/车充模块有三个端子，分别是VIN、GND和FB。用户只需把AC-DC模块或者DC-DC模块相应的信号端子与该模块相连，便可实现PD协议快速充电功能。样板图片如下：

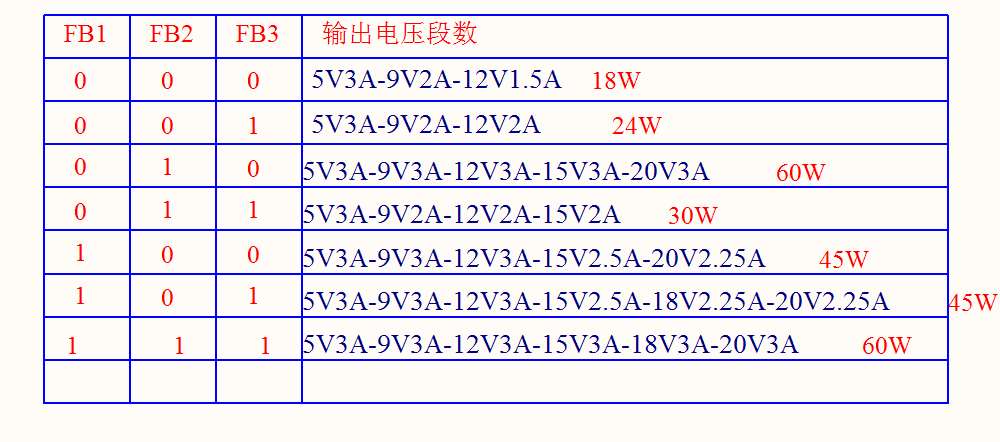

模块功率选择逻辑表：

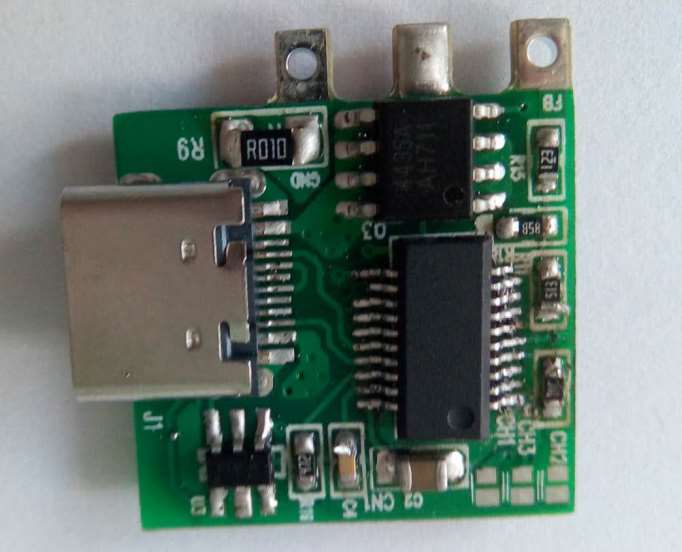

参照样板正面图片，右下角预留焊点CH1 CH2 CH3 ，焊点上锡焊接则对应的FB选型通道为0，不上锡为1。举例说明：如CH1上锡焊接，则FB1为0，CH2,CH3不焊接，则选型对应的是011，为30W的输出电压段数。

以上PD适配模块，市场上也有类似方案，卓芯微的优势在于其一，有价格优势；其二，调节功率段较为便捷，只需根据需求选择焊接预留焊点即可，而其他品牌的方案采用的是更换电阻的方式来实现调节功率。卓芯微这套PD适配模块方案优势显而易见。
