升级版无线充方案来了！ZXW8024，卓芯微匠心之作
继ZXW602系列快充移动电源方案之后，卓芯微再出精品：ZXW802系列无线充电器方案。从ZXW8021到ZXW8023，每款方案都有其优势所在。而今天要介绍的主角：ZXW8024无线充方案，则是一位全能型选手，它继承了ZXW802系列无线充方案的所有优势特点：过QI认证，兼容苹果7.5W，支持FOD，充电过程不断充，支持RGB炫彩灯效......经过工程师不断的验证与优化，它的表现更为突出：稳定的设计保证了良好的充电体验，且产品功能齐全，更感人的是超具竞争力的BOM成本。下面带大家认识一下这位全能型选手。
ZXW8024方案概述
ZXW8024是卓芯微针对无线充开发的一款集信号解码、功率控制、异物检测、过流过压过温保护功能于一体的无线充电管理方案。ZXW8024参考设计基于WPC 1.2.4规范中的A11设计，所有设计参数与A11规范中规定参数一致，并且可通过QI认证。方案可兼容三星10W无线充电协议，支持苹果手机（iPhone8，8plus，X）7.5W充电。ZXW8024支持多种功率控制方式，完整涵盖无线充电各种发射类型，可针对产品特殊规格调整软件参数，并搭配外部零件实现产品差异化设计。
技术特点
◆ 高集成度，精简的外围元器件；
◆ 方案已经通过WPC 1.2.4 BPP认证；
◆ 双解码模块，可外加一路解码线路，构成双路解码，提高抗干扰能力,和可靠性；
◆ 可靠的异物检测功能；
◆ 支持调频、调压、调占空比多种功率方式，无线充电各种发射类型；
◆ 丰富的I/O资源，可应用于特殊规格的差异化产品；
◆ 一路带呼吸灯效果的灯光控制。
样板展示（3种外围配置）

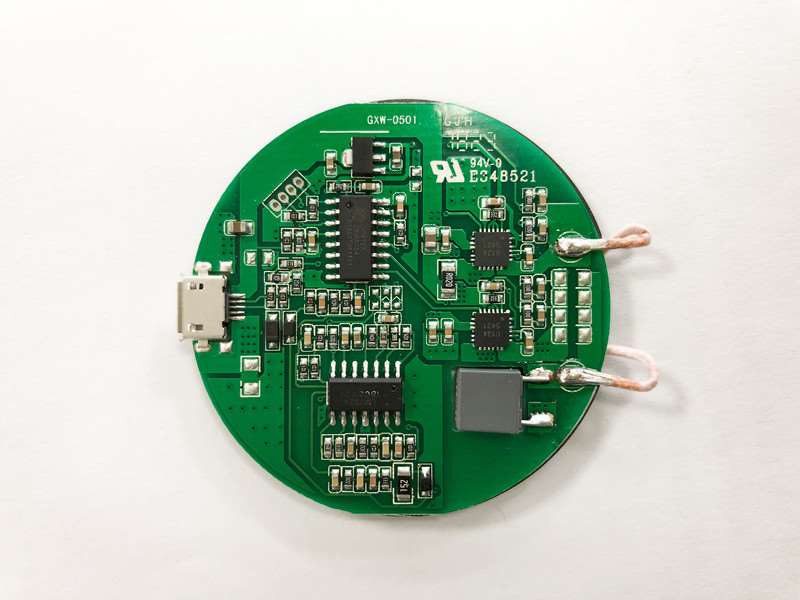

最优性能组合（ZXW8024搭配ZX8802），超高效率，外围精简。

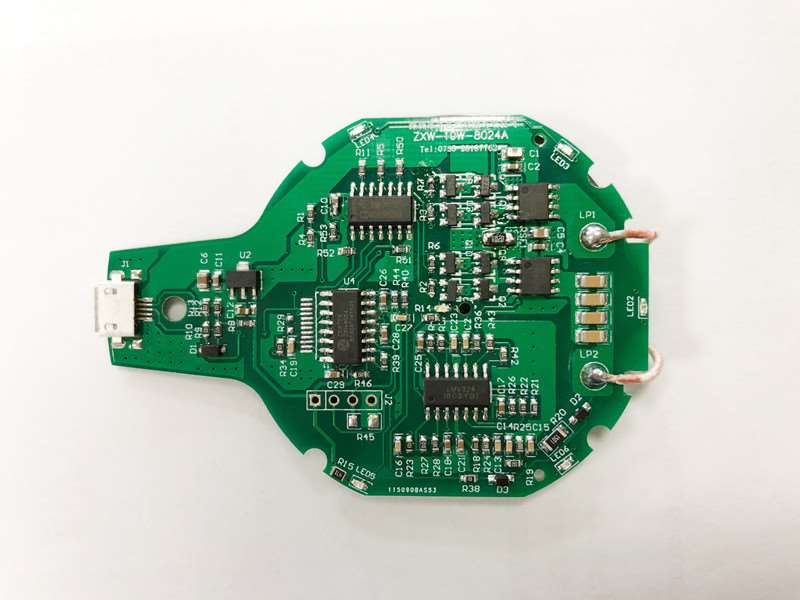

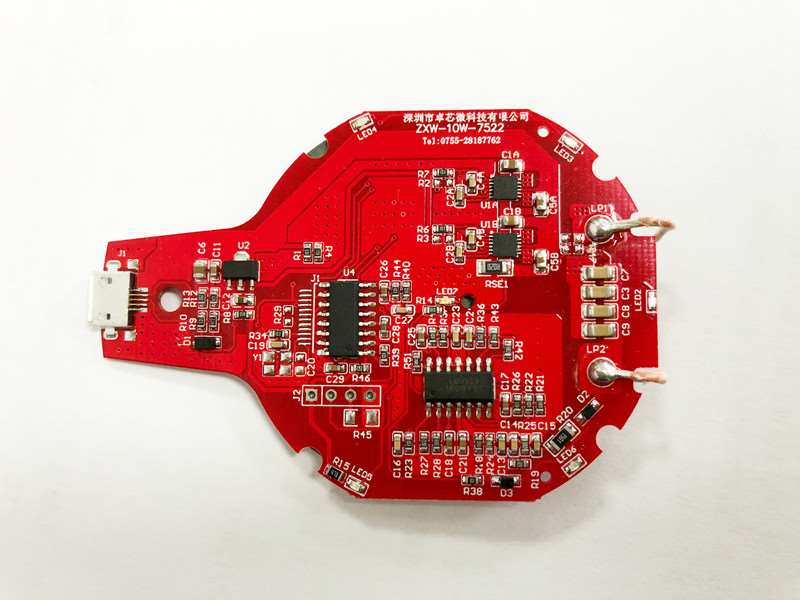

最高性价比组合（ZXW8024搭配ETA7522），效率较高，外围精简。
最优成本组合（ZXW8024搭配AT4606），效率较高，外围元器件稍多。
以上三款样板，均采用主控芯片ZXW8024设计，并分别搭配不同的MOS来实现无线充电功能。不同的搭配组合，可以给客户提供更多选择，满足客户对尺寸、成本等方面的不同需求。主控芯片ZXW8024采用16pin脚位封装，足以实现客户所需的多样化功能。同时，相对于20pin及以上脚位的芯片，其成本更低，有利于整体成本控制。

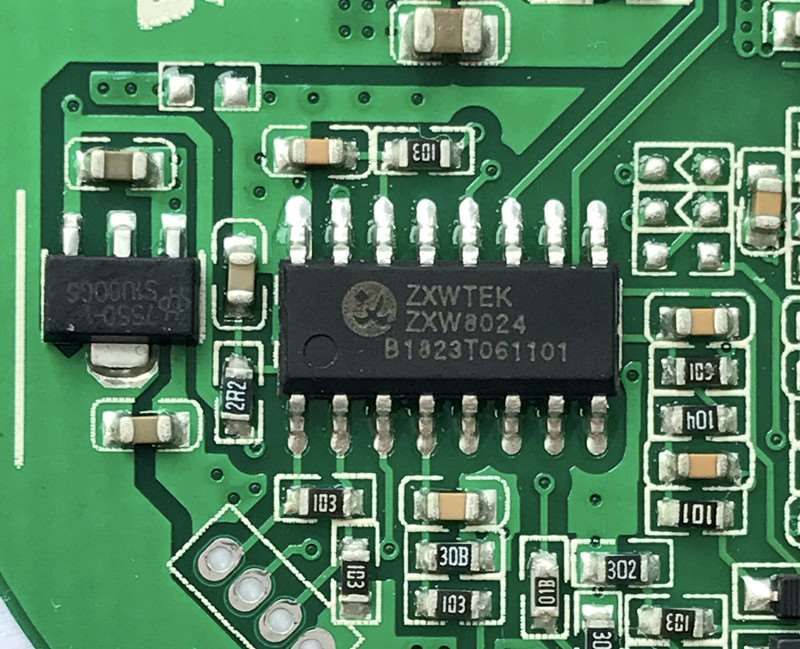

ZXW8024/16NSOP
整合型产品
卓芯微坚持稳扎稳打，为客户打造有价值的产品。一款无线充对客户来说是可以拿来就用的产品，而作为方案的设计者，我们要做的是及客户之所求：ZXW8024方案可针对产品的特殊规格调整软件参数，并搭配外部零件实现产品差异化设计。除了单一无线充电器方案，卓芯微还结合自己在电源方面的技术优势，推出了无线充移动电源，超级充产品，车载无线充等多款整合型无线充产品。相信“整合性”将是未来无线充产品的发展趋势。那么，找无线充产品方案，还是要找卓芯微这支“技术实力股”啊！（硬广）
更多方案详情请垂询：0755-28187762，或直接在“联系我们”查找业务人员联系方式进行咨询。
关键词： 无线充方案，ZXW8024
