卓芯微PD充电宝让便携电脑完全脱离充电线的枷锁

 深圳市卓芯微科技有限公司是一家致力于便携式QC及PD移动终端产品的高新技术企业,近期发布了一款高颜值的移动电源方案。支持60W双向USB PD快充,可能是目前市面最彪悍USB PD充电宝。此外,它还支持QC3.0,总输出高达90W,功率强悍,堪称性能怪兽!此怪兽不仅能对手机、Pad,同时也支持对带Type-C接口的便携电脑充电, 让便携电脑完全脱离充电线的枷锁

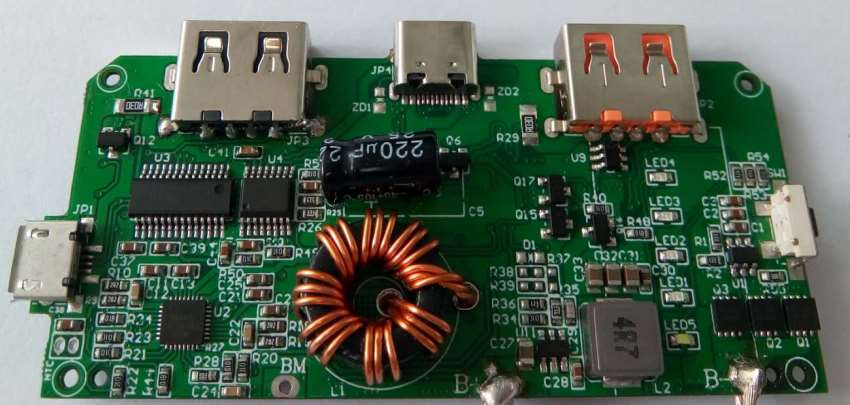

PD充电宝接口方面,带有一个USB-C双向输入输出接口,有一个Micro输入接口以及两个USB-A输出接口,支持同时充放电。支持USB PD2.0及QC3.0快充协议。

卓芯微PD充电宝18-60W方案特点

一、PD 协议部分:Type-C 口输入/输出,支持PD3.0/PD2.0, QC3.0/QC2.0 快充协议,最大输入/输出 20V3A功率可做到60W。

二、PD 输出:当QC快充口 USB-A1和Type -C PD 快充口同时接入设备充电时,USB1-A输出5V 2.4A ,Type -C口降功率PD最大输出30-60W(根据客户的电池规格来配置是否降功率输出)。

三、PD 充电:micro USB-B口与Type -C口(适配器无PD)同时插入时,C口优先且仅为5V输入,去掉任意一口恢复快充模式;PD与快充QC3.0/2.0 同时接入时PD 优先。

四、PD边充边放输出:Type -C口充电时,放电口USB-A1和USB-A2只支持5V,micro USB-B口充电时Type -C口无法PD快充输出。

18-60W PD充电宝方案设计注意事项:

l电芯需采用2-4串电芯。

l因充电功率较大,请选择适合电芯且电芯容量保证在5000毫安时以上。

lPCB Layout:功率部分务必参考SC8812A,PCB Layout注意事项,且需考虑PCB散热问题。

lPCB Layout: MCU电流信号采集须从电阻端引出。

更多方案详情,请垂询:0755-28187762或联系客服人员。
