双口盲插快充输出移动电源方案

双口盲插定义：两口单独使用均可快充输出，同时使用时则关闭高压快充功能，当其中任一输出口轻载后10S，另一输出口将智能开启快充功能。

一、概述

ZXW602-PRO是为了解决双口快充输出超高成本问题而诞生的一套高性价比解决方案。在ZXW602通用型快充方案已兼容的QC3.0, MTK-PE, AFC, FCP等快充协议基础上，又新增了SFCP快充协议及双口快充输出功能，并可根据客户的需求定制产品。ZXW602-PRO内部集成了充放电管理、保护模块、电量检测、智能控制等全方位功能模块，同时具有过充保护、过放保护、输出短路过流保护、温度保护等系列安全措施。

二、功能特点

工作电压：3V~4.8V

静态电流：<20μA

输出电流：5V≥3A 6V-9V≥2A 9V-12V≥1.5A

输入电流：5V-2A 9V-2A 12V-1.5A

电量指示：四级电量指示；9V、12V快充模式指示

满载温度：BAT=3.7V； OUT≤80℃ IN≤85℃

满载效率：BAT=3.7V； OUT≥92％ IN≥85%

兼容协议：OUT---QC3.0；QC2.0；MTK-PE；APPLE2.4A ；FCP；AFC IN--QC2.0

双口快充：一颗芯片完成双口快充输出功能

三、方案优势

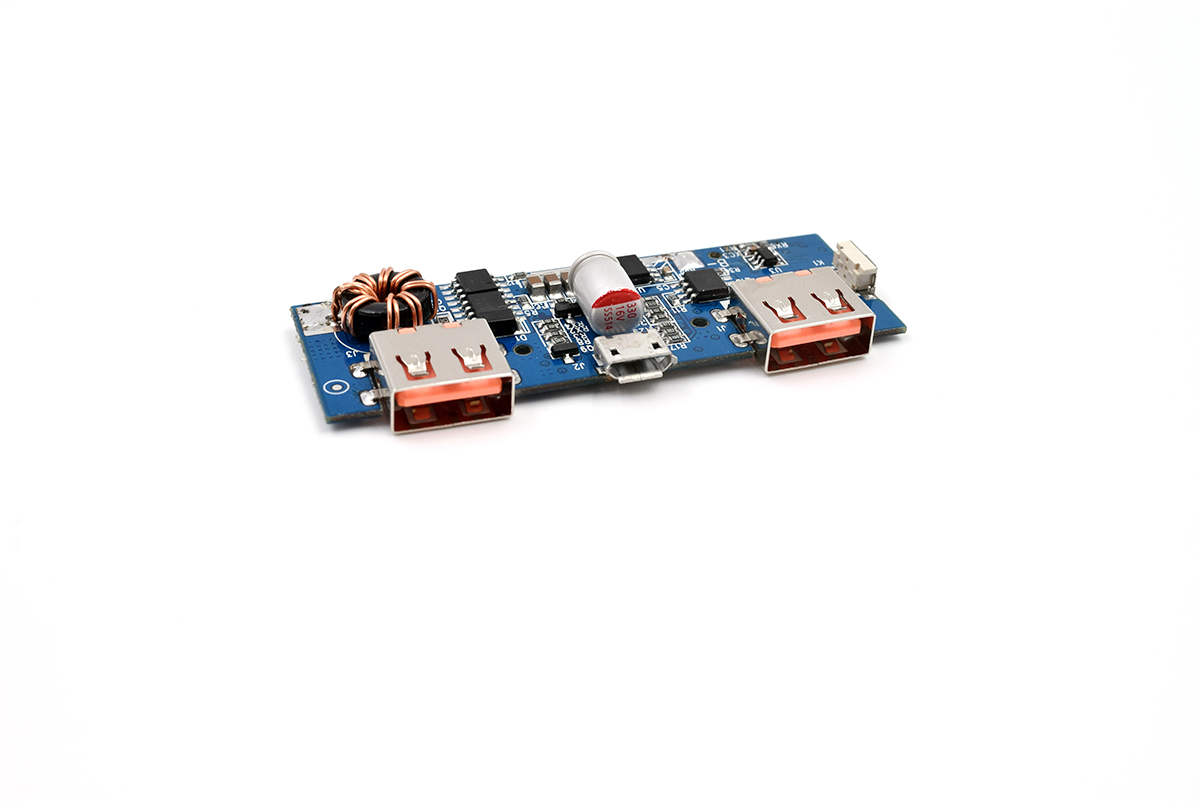

四、demo图片

ZXW602-PRO双口盲插快充方案性能请参照充电头网测评：http://www.chongdiantou.com/wp/archives/15317.html

卓芯微ZXW602双口盲插快充输出移动电源测试
