10W无线快充方案
10W无线充电器方案测试报告 测试项目 测试描述 测试结果 输入电压 4.75-9.5V 输入 电流 5V ≤ 2A 9V ≤ 1.5A 输出功率 5V 5W 9V 10W 待机电流 ≤ 50mA 欠压保护 ≤ 4.4V 过温保护 ≤ 60 ℃ 效率测试 垂直距 2mm 5v-78%; 9v-78% 垂直距 5mm 5v-7...
10W无线充电器方案测试报告
|
测试项目
|
测试描述
|
测试结果
|
|
|
输入电压
|
4.75-9.5V
|
|
|
|
输入电流
|
5V
|
≤2A
|
|
|
9V
|
≤1.5A
|
|
|
|
输出功率
|
5V
|
5W
|
|
|
9V
|
10W
|
|
|
|
待机电流
|
≤50mA
|
|
|
|
欠压保护
|
≤4.4V
|
|
|
|
过温保护
|
≤60℃
|
|
|
|
效率测试
|
垂直距2mm
|
5v-78%; 9v-78%
|
|
|
垂直距5mm
|
5v-77.5%; 9v-77.5%
|
|
|
|
待机状态
|
接上电源，红蓝白灯循环亮后，转为红色在闪
|
|
|
|
工作状态
|
产品通电后，在发射区放上可以正常接收的负载,5V时工作时蓝灯亮，转快充9V充电时白灯亮
|
|
|
|
满电状态
|
当内置手机接收芯片充满且手机充饱停止，LED会现红蓝灯同时常亮
|
|
|
|
异物检测
|
1.直接在线圈里范围内放异物时，再放负载直接无法输出
2.异物偏线圈50%面积时，再放负载测试，先有负载输入，然后产品红蓝灯频繁闪铄，且无法工作
|
|
|
|
元件表面温度
|
9V/1.25A时 48.1℃
|
|
|
|
给手机充电测试
|
三星S6
|
2h21m
|
|
|
三星S7
|
3h43m
|
|
|
|
三星S8
|
2h55m
|
|
|
|
三星NOTE5
|
2h16m
|
|
|
|
Iphone8 plus
|
3h36m
|

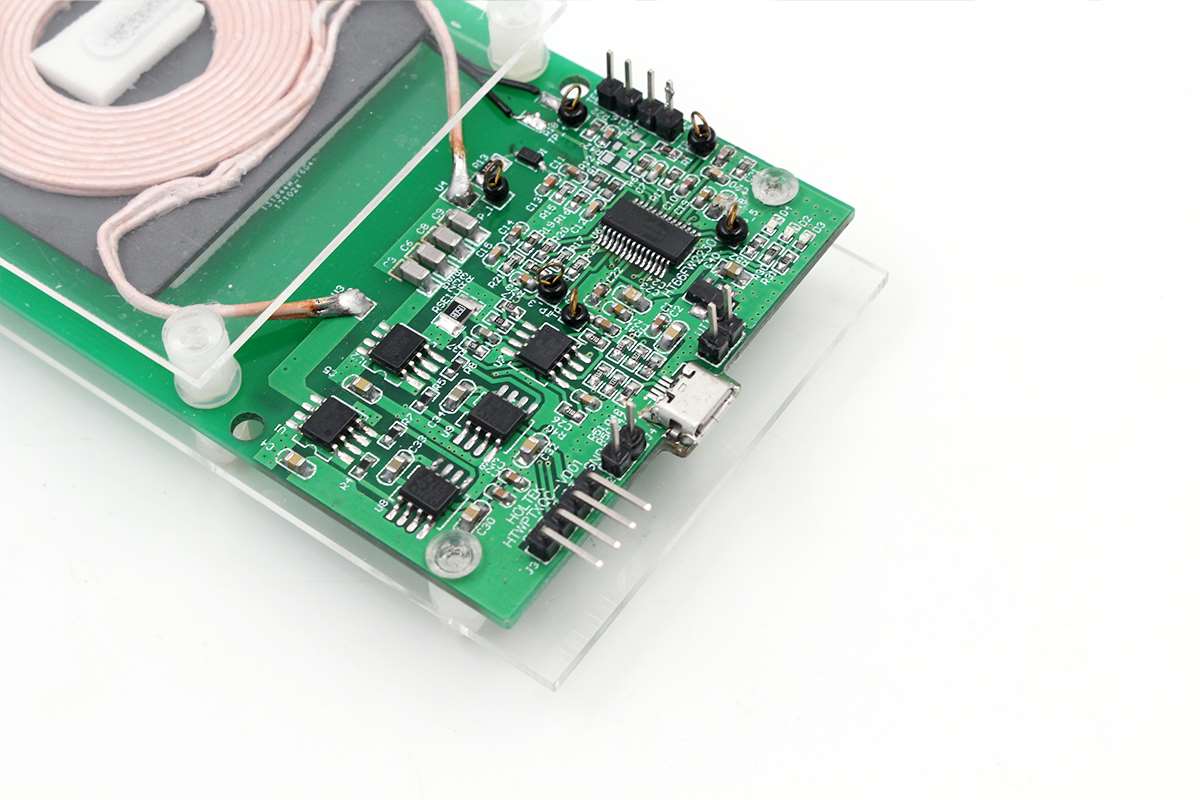

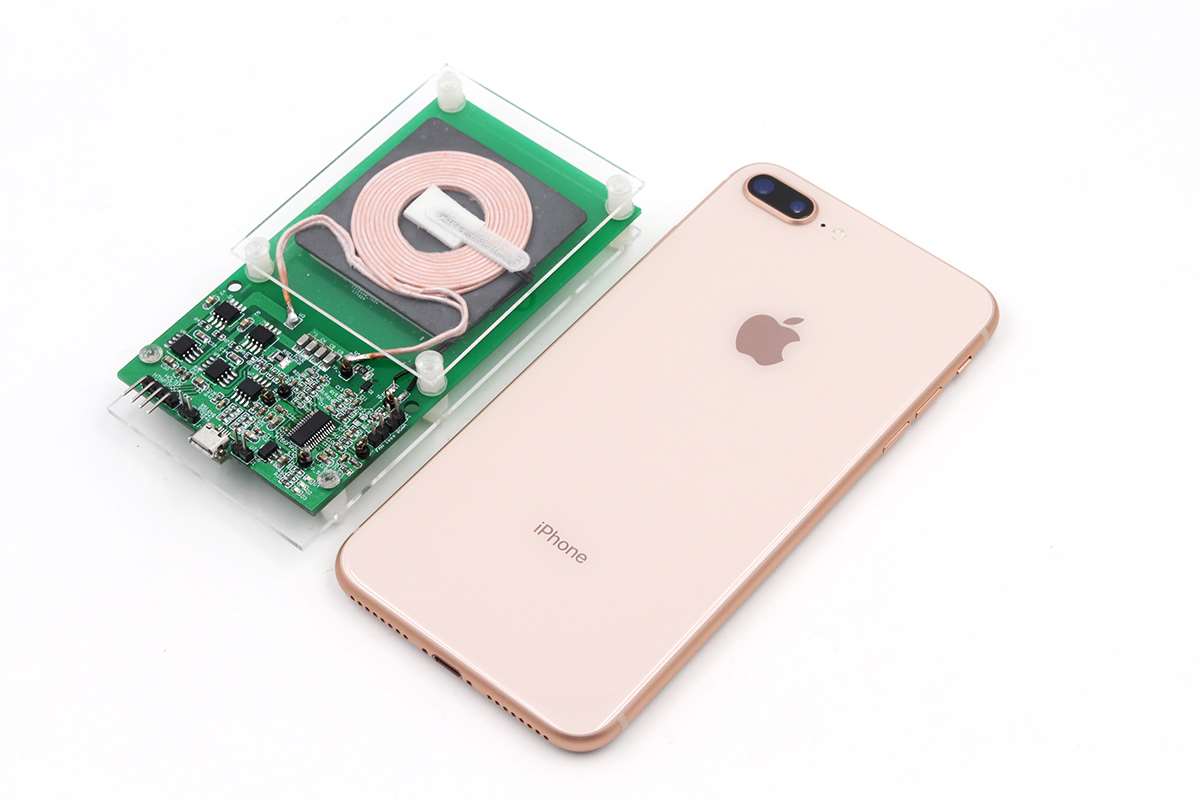

demo样板图片
